CAD虚线显示问题解决指南

在使用CAD制图软件进行设计工作时，许多用户会遇到虚线无法正常显示的困扰，这通常是由于线型比例设置不当导致的。线型比例控制着虚线、点线等特殊线型的显示密度和间隔；如果比例值过大或过小，虚线可能被压缩为实线或完全消失。解决这一问题的核心在于调整线型比例值，确保其与图纸比例匹配。本文将详细解析两种高效解决方法，帮助您快速恢复虚线显示，提升制图效率。掌握这些技巧，不仅能解决常见故障，还能避免在复杂项目中因显示错误而返工。

CAD虚线显示问题解决方法

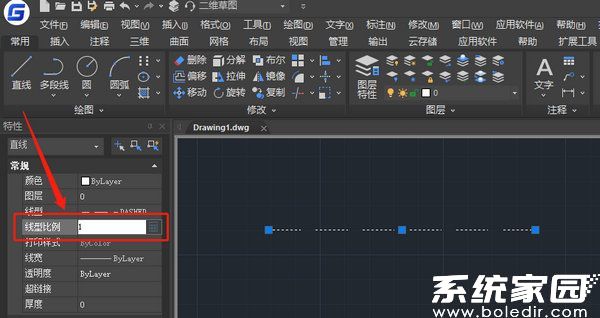

方法一：通过特性栏调整对象线型比例。首先，在浩辰CAD软件中打开需要处理的图纸文件，精准选中出现显示问题的虚线对象。接着，在软件界面左侧的特性栏中，定位到线型比例选项。线型比例值直接影响虚线的视觉效果：当比例值过小时，虚线间隔过密，可能显示为连续实线；比例值过大时，间隔过宽，导致虚线部分消失。建议从默认值1开始尝试修改，输入新值后观察图纸变化。例如，将比例调整为1后，虚线通常能立即恢复显示，确保图纸准确性。合理调整比例值需考虑图纸缩放级别和对象尺寸，在大型项目中，可针对不同对象设置不同比例以优化显示效果。整个过程直观简单，无需复杂操作即可解决问题。

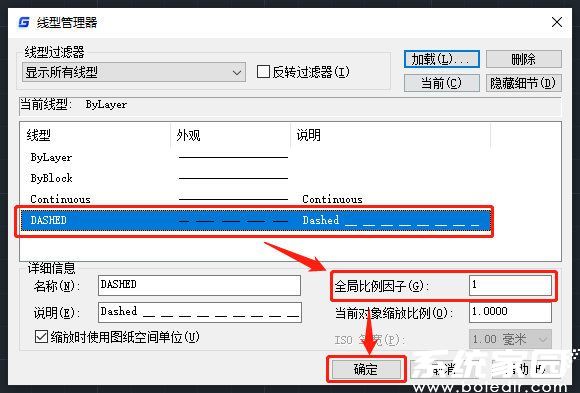

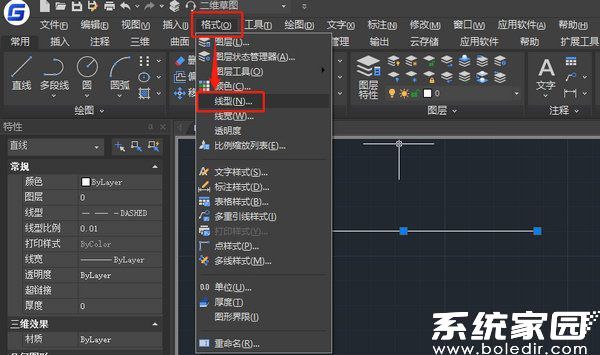

方法二：利用线型管理器设置全局比例因子。打开浩辰CAD软件后，导航至菜单栏中的【格式】选项，选择下拉菜单中的【线型】命令，进入线型管理器对话框。在对话框中，系统列出所有可用线型；选中与虚线相关的线型（如DASHED或HIDDEN）。全局比例因子用于控制整个图纸的线型显示一致性，修改此值能一次性影响所有对象。输入合适的比例值，如1作为起始点，点击【确定】应用更改。设置后，图纸中的虚线将自动更新显示。全局方法适用于多对象场景，避免逐一调整的繁琐。操作时注意比例值的选择：图纸放大时需减小比例值（如0.5），缩小时增大值（如2），以确保虚线间隔与设计意图一致。此方法强化了整体图纸管理，减少重复工作。

总结以上步骤，CAD虚线显示问题主要通过线型比例调整解决，方法一针对单个对象，方法二覆盖全局设置。在实际应用中，建议优先使用方法一测试效果，若问题未解决再切换至方法二。调整比例值时，结合图纸比例和环境因素（如显示分辨率），从1开始逐步微调。避免常见误区：忽略对象选中状态或输入无效值。如果问题持续，检查线型文件是否损坏或软件版本兼容性。掌握这些方法，能显著提升CAD绘图流畅度，确保设计输出专业可靠。持续实践这些技巧，您将在日常制图中游刃有余。
